>공기조화>블라스트 밸브

    Blast Valve PV-KK





Model :

PV-KK



Temet사 방폭 밸브의 한종류로써 벽속에 매립하는 가장 기본적인 형태의 방폭 밸브이며, 그 방호정도는 반사압 15Bar에서까지 완벽한 성능을 유지하며 -20 ~ +200℃까지의 온도 범주에서 완벽한 성능을 유지합니다.
또한, 방폭문과 마찬가지로 1.5m/s에서 30g의 그라운드 쇼크까지 감안한 설계입니다.









    Blast Valve PV-KK-SM/SMX





Model :

PV-KK-SM(1Bar)



기본은 스틸구조로 되어 있으며 해안지방이나 독성 물질이 잔존하는 경우 전체적인 Acid Proof를 위하여 스테인레스 제품도 제작 되어지고 있다.
일반 산업체나 낮은 등급의 방호를 위한 민방위 시설에 적합하며 설치 용이를 위하여 콘크리트 타설 후 개구부에 앵커볼트로 고정하는 타입이다.









    Blast Valve PV-KK-WW





Model :

PV-KK-W(1Bar)



기본구조는 상기 언급한 PV-KK-SM과 같으나 주요 쓰이는 곳은 기존 건물에 방폭개념을 도입코져 할 때 개구부를 뚫어 제공되어지는 프레임과 용접에 의해 설치하는 방법을 쓰고 있다.









    Multicolumm Blast Valve PV-KK





Model :

Multicolumn PV-KK
















    Multicolumm Blast Valve PV-KK-SM & SMX





Model :

Multicolumn PV-KK-SM & SMX

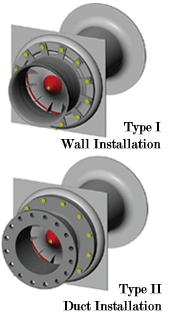

    Blast Valve PSV-150





Model :

PSV-150



(장시간의 폭압에 대해 20Bar 및 단시간의 폭압에 대해 60Bar의 반사압까지 방호)
방폭 밸브중 중간 등급의 방호도를 가지며 그 기능은 -20 ~ +80℃까지 완벽한 기능을 수행한다.
이 밸브 역시 2.0m/s에서 20g의 그라운드 쇼크까지 감안한 설계이다.
이 타입의 방폭밸브는 그 크기에 따라 PSV-150,250,350까지 가능하다.

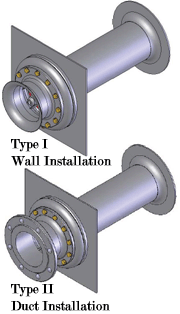

    Blast Valve PSV-350-I





Model :

PSV-350-I

















    Blast Valve PV-60-200-1





Model :

PV-60-200



(장시간의 폭압에 대해 20Bar 및 단시간의 폭압에 대해 60Bar의 반사압까지 방호)
방폭 밸브중 중간 등급의 방호도를 가지며 그 기능은 -20 ~ +80℃까지 완벽한 기능을 수행한다.
이 밸브 역시 1.5m/s에서 80g의 그라운드 쇼크까지 감안한 설계이다.
이 타입의 방폭밸브는 그 요구되어지는 풍량에 따라 12개까지 한 세트로 공장에서 제작 납품되어진다.









    Blast Valve PV-60-200-TC





Model :

PV-60-200-TC



(장시간의 폭압에 대해 20Bar 및 단시간의 폭압에 대해 60Bar의 반사압까지 방호)
방폭 밸브중 중간 등급의 방호도를 가지며 그 기능은 -20 ~ +80℃까지 완벽한 기능을 수행한다.
이 밸브 역시 1.5m/s에서 20g의 그라운드 쇼크까지 감안한 설계이다.

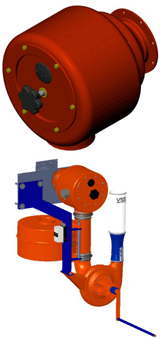

    Combination Blast Valve PVE-1-150





Model :

PVE-1-150



D1 방폭밸브는 소규모 방호시설에 적합한 밸브로 방폭 밸브와 프리 휠터 및 가스차단 밸브등이 조합된 형태의 방폭 밸브로 Temet사의 VIL-150 여과기와 같이 설치시 150CMH의 여과 성능을 가지며 전기에 의하지 않고 사람손으로 발전기를 일으켜 사용하는 형식으로 소규모 대피시설에 적합한 용도이다.









    Overpressure Blast Valve YV-1





Model :

YV-1(반사압 3Bar)



방폭 및 양압밸브의 기능을 가진 밸브로 실내 및 실내와 외부벽사이 공기량을실내 양압에 따라 자동으로 조절하는 기능을 한다.









    Overpressure Blast Valve YV-KK





Model :

YV-KK(반사압 10Bar)



방폭 및 양압밸브의 기능을 가진 밸브로 실내및 실내와 외부벽사이 공기량을실내 양압에 따라 자동으로 조절하는 기능을 한다.









    Overpressure Blast Valve YV-K





Model :

YV-K



순수한 양압 기능을 위한 밸브로 실내의 공기흐름을 자동으로 조절해주는 기능을 수행한다.









    Overpressure Blast Valve YV-200





Model :

YV-200



순수한 양압 기능을 위한 밸브로 실내의 공기흐름을 자동으로 조절해주는 기능을 수행한다.

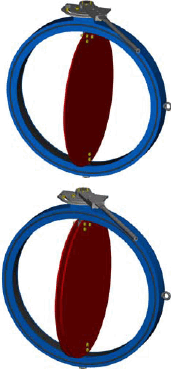

    Gastight Closing Valve KS-100/KS-100-K





Model :

KS-100/KS-100-K



가스차단 밸브는 실내의 기밀유지를 위한 밸브로 크기는 원형 밸브의 외경을 기준으로 100mm부터 1000mm까지 50mm 및 100mm단위로 세분화 되어 있으며 단일판을 이용한 싱글 가스타이트 밸브 및 두개의 판을 겹친 형태의 더블 가스타이트 밸브로 나누어 진다.
또한, 작동 방식에 따라 손으로 작동하는 방식(Manuak Type)과 전기(Electric Actuator)방식 및 폭발 위험성이 잔존하는 곳에 쓰이는 에어식(Air Cylinder)등 필요에 따라 선택 할 수 있다.









    Gastight Closing Valve KS-1000/KS-1000-K





Model :

KS-1000/KS-1000-K
